發布時（shí）間：2025-01-06 10:02:45 人氣：0次
一、碳纖維的規格分類
單一的碳纖維非常細（xì），隻有頭發絲（sī）的五十分之一左右。無數的碳纖維集（jí）合在一起，可以製作成碳（tàn）纖維布（bù）、碳纖維管、碳纖維加工件等，它們在眾多領域都（dōu）有廣泛的應用。
碳纖維（wéi）的規格常見的有K、T、M三種，它們都代表什麽意（yì）思呢？下麵小編給大家解釋一下。
1.K-絲束大小
K指的（de）是一（yī）束（shù）碳纖維中有多少根碳纖維單絲。1K指的（de）是一束碳纖維中有1000根單絲，3K指的是一束碳纖維中有3000根單絲，所以這個K，可以把它看成千這個單（dān）位。常用的有1K、3K、6K、12K。一般而（ér）言，1K、3K、6K、12K和24K的被稱為小絲束；48K、60K、80K、120K及以上的則稱為大絲束。
從強度上來看，K數越小，強度越低，但是售（shòu）價上，K數小的反而貴，成反比例。由（yóu）於具（jù）有輕量化和高強度等特點，小絲束碳纖維通常用於航空航天工業（yè），比如直升（shēng）機旋翼葉片、機翼組件、螺旋槳、座椅和（hé）儀表外殼等。3K和12k是最受歡迎的材料，廣泛應用於工業（yè）領域、建築、娛樂和體育用品。
2.T-強度
T這個型號表示的是碳纖維的（de）強度（dù）。T值（zhí）越大，強度越高，T300的強（qiáng）度最低，而T1000的強度是最高（gāo）的。這是碳纖維行業的領頭羊日本東麗公司所使用（yòng）的碳纖維型號。常見的有T300、T600、T700、T800和T1000。T600以上，比較（jiào）高級的隻生產12K以上的碳纖維，隻有T300等級的才有1K，3K的碳纖（xiān）維。
3.M-模量
M代表的是模量。也是日本東麗公司所使用的碳纖維型號，東麗公司將其碳纖維產（chǎn）品分為標準模量級（230 GPa）、中模量級（jí）（294 GPa）和高模量級（＞350 GPa），包括M35J、M50J、M60J，其中，M60J的模量是最大的（de）。目前在國內民（mín）用領域絕色大（dà）部分為T係列，而M係列僅用於宇（yǔ）航方麵。
二、碳纖（xiān）維的種類
按照前驅體纖維類（lèi）型，碳纖維可以分為：聚丙烯腈（PAN）基碳纖維；瀝青基碳纖（xiān）維（wéi）；粘（zhān）膠基碳纖維；其他（tā）類型碳纖維（如木質素基碳纖維、聚丙烯（xī）基碳纖維等）。
按照纖維力學性能（拉伸模量），碳纖維可以（yǐ）分（fèn）為：超高模量（liàng）碳纖維（Ultra-high-modulus，UHM，模量（liàng）＞500GPa）；高模量碳纖維（high-modulus，HM，模量350-500GPa）；中等模量碳纖維（Intermediate-modulus，IM，模量250-300GPa）；標準模量碳 纖維（Standard-modulus,模量230-250GPa）；低模量碳纖維（Low modulus，LM，模量<100Gpa，抗拉強度>3.0Gpa）。
根據最終熱處理溫度，碳纖維分為：I型，高熱處理碳纖維（high-heat-treatment，HTT），最終熱處理溫度在2000°C以上，可與高模量型碳纖維相關聯；II 型，中（zhōng）間熱處理碳纖維 (intermediate-heat-treatment，IHT)，最終熱處（chù）理溫度在 1500°C 左右或以上，可以與高（gāo）強度型碳（tàn）纖維相關聯；III 型（xíng），低熱處理碳纖維，最終熱處理溫度（dù）不超過 1000°C。這些是（shì）低模量和低強度（dù）碳纖維材料。
三、主流（liú）碳纖維的製（zhì）備技術
市（shì）場上90%以上（shàng）碳纖維以（yǐ）PAN基碳纖維為主。PAN基碳纖維的生（shēng）產工藝（yì）主要包括原絲生產和原絲碳化兩個（gè）過程:首先通過丙烯腈聚合和紡紗等一係列工藝加工成被稱為“母體“的聚丙烯腈纖維或原絲， 將這些原絲放入氧化爐中在200到300℃進行氧（yǎng）化，還要在碳化爐中，在溫（wēn）度為1000到2000℃下進（jìn）行碳化（huà）等工序製成碳纖維。

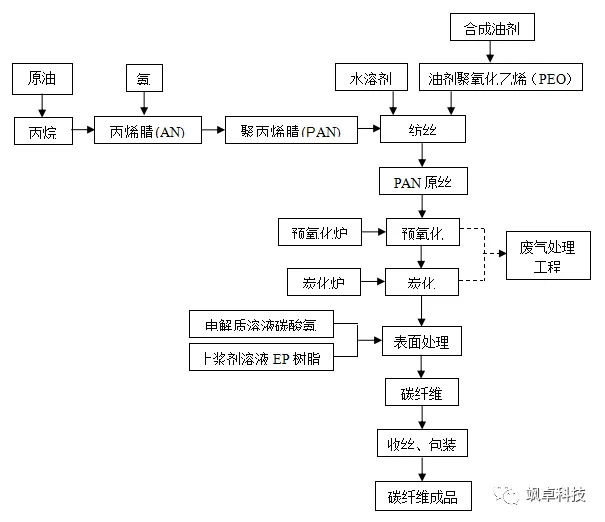

碳（tàn）纖維（wéi）生產工藝流（liú）程

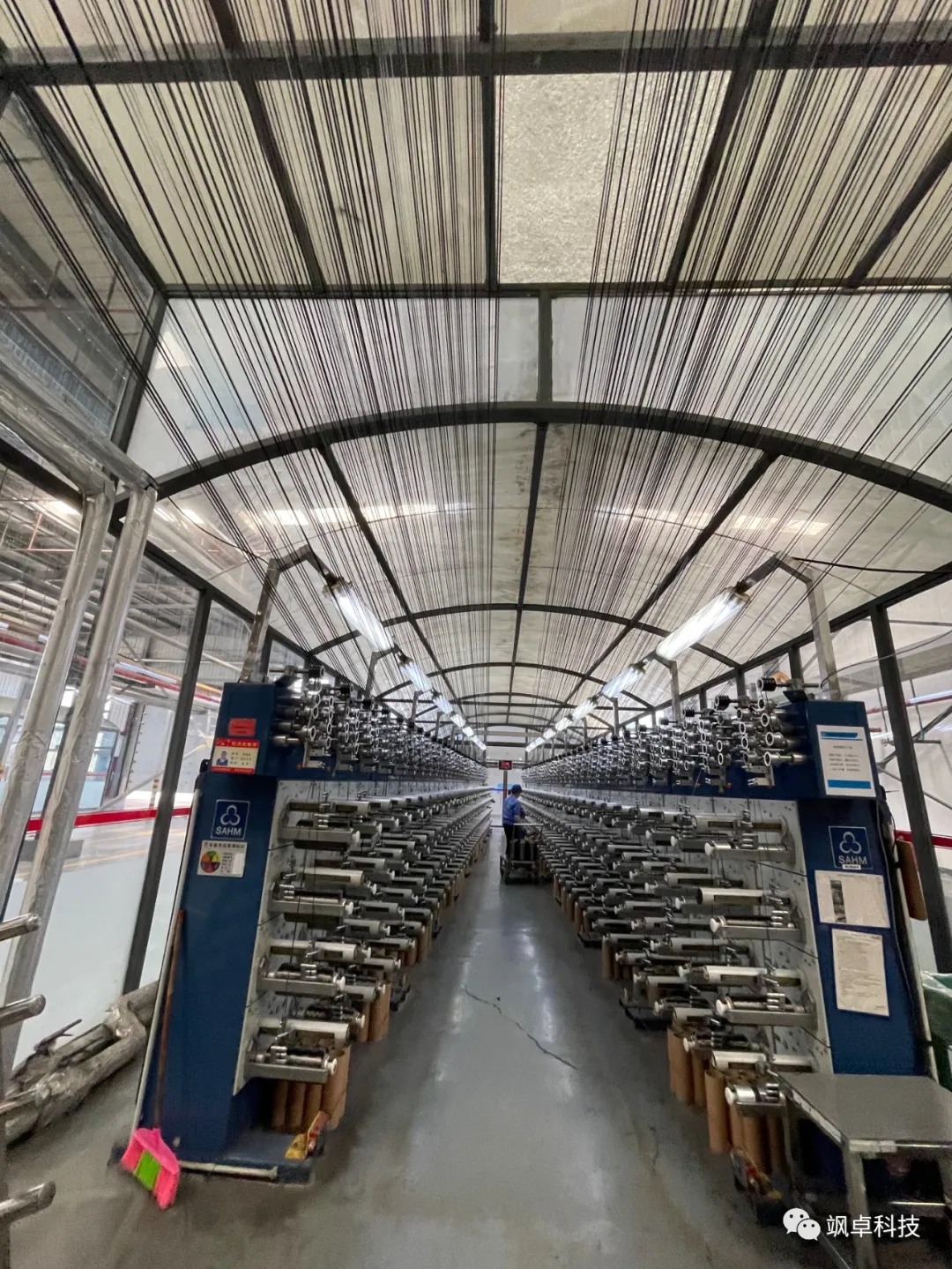

碳纖維生產車間

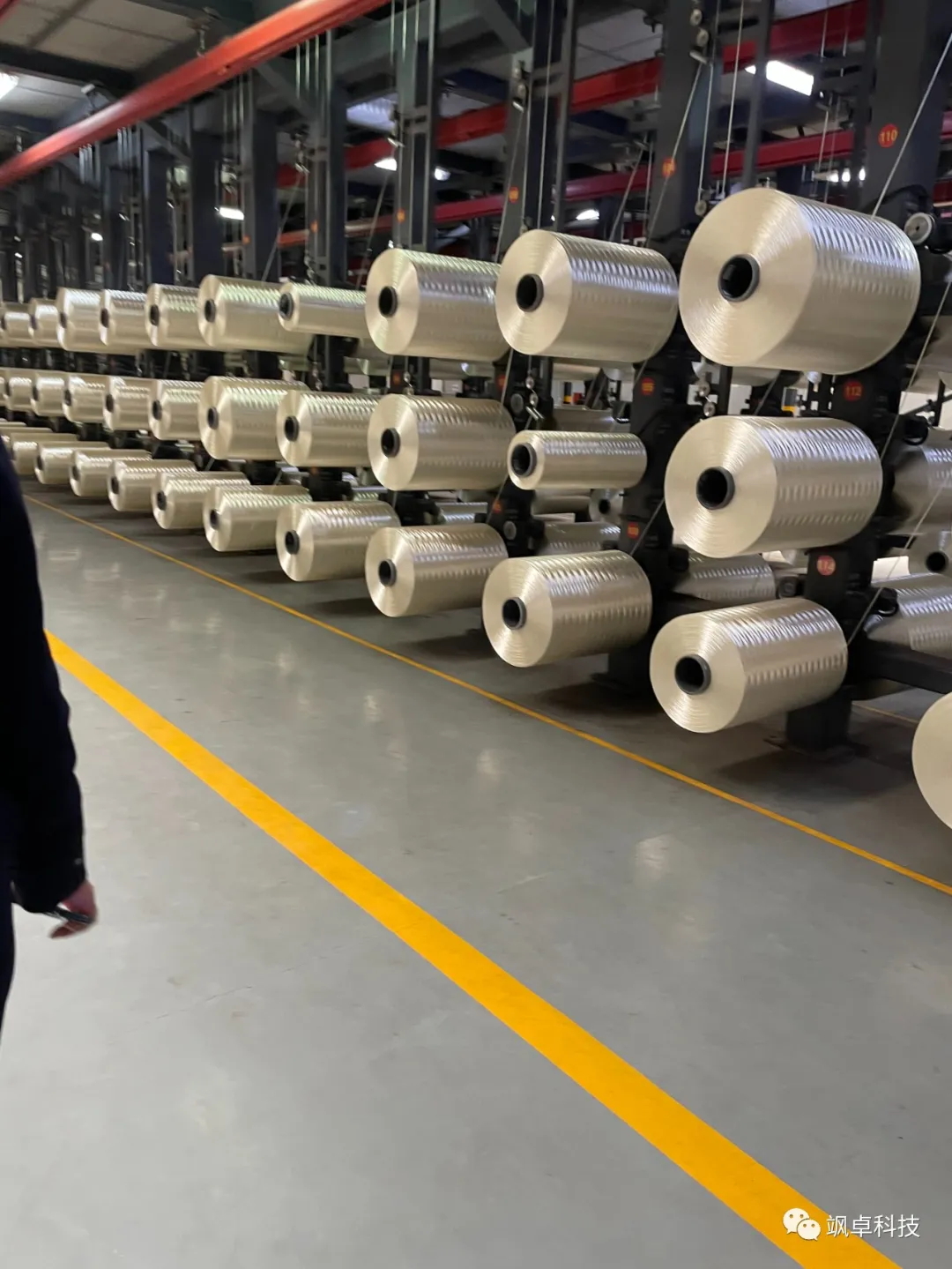

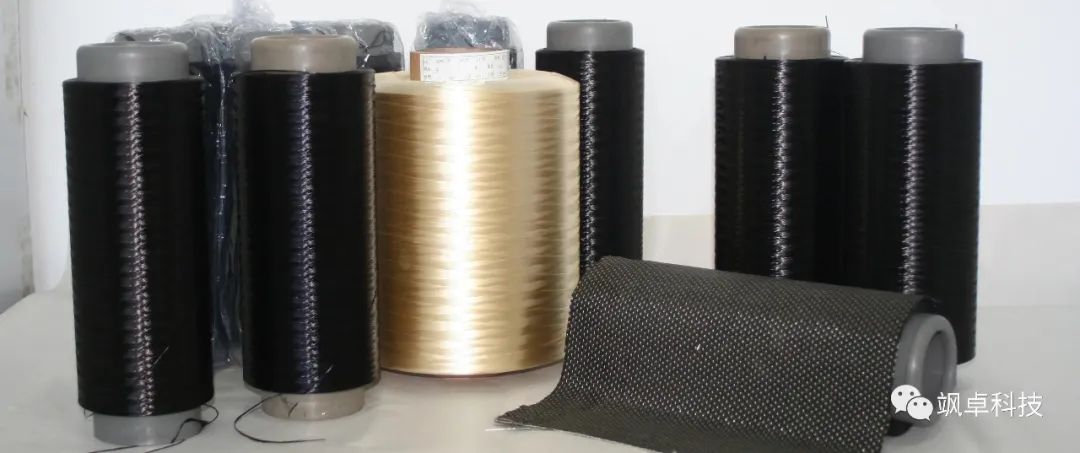

碳纖維前驅（qū）體PAN原絲
